電源測試系統ATE200系列
型號：ATE200
電源測試系統，專用于各種服務器電源，Adapter，HVDC ，Inverter，開關電源等產品的電氣測試系統，依據國標行業規范，建立并優化標準測試項目，測試速度快，系統運行穩定，操作簡易，快速上手。
一、產品特點
● 兼容市面90%的設備，并可根據客戶要求兼容特殊設備
● 標準化機柜，清晰的布線，方便維護
● 多線程程式運行，有效縮短測試時間
● 支持I2C/CAN/RS232/RS485/LAN/VISA等通訊協議
● 可定制控制箱，減少客戶治具接線煩惱
● 支持多臺產品同時測試
● 支持Word/Excel/模板/TXT等多種報告格式，也可使用客戶模板報告
● 支持MES上傳數據，也可MES/服務器/調用程式
● 程式編寫自由度高，簡潔方便，用戶可根據測試規范來自由編寫
● 軟件內建有電源標準測試程式可供用戶參考或使用
● 最多可支持8路信號時序同時測試
● 專為檢測光伏逆變器、儲能系統等相關光伏特性設計
● 硬件配置靈活 ,系統兼容性強
● 模塊化系統平臺軟件
● 自動生成測試報告,可設置報告格式
● 支持條碼掃描
● 支持MES信息，自動化產線等系統數據處理
● 操作者使用權限管理
● 具備統計分析功能
● 定制測試工裝
● 高性價比、高穩定性,測試速度快
● 支持GPIB/USB/RS232/RS485/CAN/LAN/I2C接口
● ATE測試系統支持雙工位預約測試，節省產線測試時間
● Windows操作平臺
二、測試項目
| 1 通信 | 2 輸入特性檢測 | 3 輸出特性檢測 | 4 保護測試 | 5 時序測試 | 6 并機測試 |
| 1.1 MCU電壓電流讀取 | 2.1 低壓啟動 | 3.1 輸出電壓精度測試 | 4.1 輸入OVP測試 | 5.1 開機延時時間測試 | 6.1 并機均流測試 |
| 1.2 風扇轉速讀取 | 2.2 輸入頻率緩升/降測試 | 3.2 靜態測試 | 4.2 輸入U(xiǎn)VP測試 | 5.2 電壓爬升時間 | 6.2 熱插拔測試 |
| 1.3 產品溫度讀取 | 2.3 輸入電壓調整率測試 | 3.3 動態測試 | 4.3 輸出OCP測試 | 5.3 關機電壓保持時間測試 | |
| 1.4 產品軟/硬件版本讀取 | 2.4 輸入電壓，電流校準及檢測 | 3.4 負載調整率測試 | 4.4 外部OVP測試 | 5.4 電壓下降時間測試 | |
| 1.5 序號燒錄/讀取比對 | 2.5輸入電壓范圍測試 | 3.5 效率測試 | 4.5 風扇停轉告警測試 | 5.5 信號時序測試 | |
| 1.6 產品告警信息讀取 | 2.6 輸入電壓PF THD，功率測試 | 3.6 待機功耗測試 | 4.6 產品燈光異常檢測 | ||
1.7 支持I2C,SPI,RS232,RS485,TTL CAN,LAN等通訊方式 | 2.7 輸入Cycle Drop測試 | 3.7 產品異常告警測試 | 4.7 短路保護測試 | ||
| 2.8 浪涌電流檢測 | 3.8 輸出電流精度測試 | ||||
| 2.9 輸入電壓緩升/降測試 | 3.9 紋波噪音測試 | ||||
| 2.10 輸入電流有效值精度檢測 | 3.10 滿載開機測試 | ||||
| 2.11 輸入電流峰值檢測 | 3.11 輸出電壓，電流校準及檢測 | ||||
| 2.12 高壓啟動 | 3.12 輸出電壓過沖測試 | ||||
| 3.13 重輕載變化測試 | |||||
| 3.14 輸入電壓變化調測試 | |||||
| 3.15 電源開關機循環測試 | |||||
| 3.16 產品溫度讀取 |

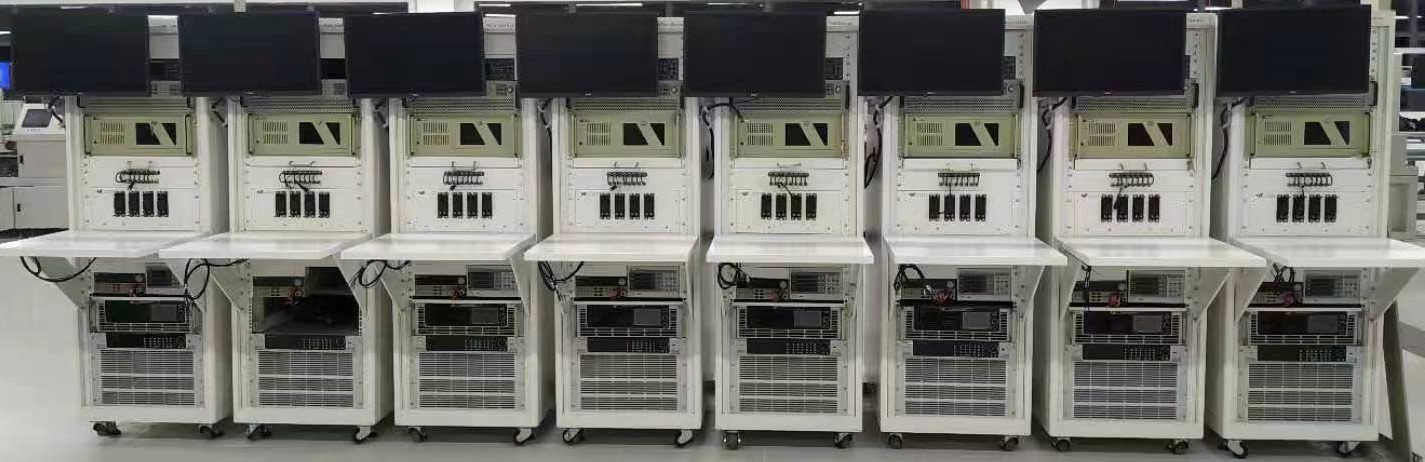

三、產線實拍
手動測試平臺
全自動測試線體
