光伏生產測試系統ATE100系列
型號：ATE100
光伏生產測試系統ATE100系列，專用于各種光伏逆變器，儲能變流器，光儲一體逆變器等產品的電氣測試系統，根據CGC/GF001 2009《并網光伏發電專用逆變器技術要求和試驗方法》、IEC 62116-2008《有互聯效應的光電變極器用孤立障礙測量的試驗程序》、GB∕T 12325-2008《電能質量 供電電壓偏差》、GB-T 15945-2008《電能質量 電力系統頻率偏差》、GB/T 15543-2008《電能質量 三相電壓不平衡》等行業規范，建立并優化標準測試項目，測試速度快，系統運行穩定，操作簡易，快速上手。
一、產品特點
●專為檢測光伏逆變器、儲能系統等相關光伏特性設計
●硬件配置靈活 ,系統兼容性強
●模塊化系統平臺軟件
●內建光伏儲能等標準測試項目
●可模擬各種光伏曲線，電網，儲能電池狀況,測試逆變器的輸入輸出特性
●自動生成測試報告,可設置報告格式
●支持條碼掃描
●支持MES信息，自動化產線等系統數據處理
●操作者使用權限管理
●具備統計分析功能
●定制測試工裝
●高性價比、高穩定性,測試速度快
●支持GPIB/USB/RS232/RS485/CAN/LAN/I2C接口
●ATE101測試系統支持雙工位預約測試，節省產線測試時間
●Windows操作平臺
二、測試項目
| 1 通信 | 2 PV輸入測試 | 3 并網輸出測試 | 4 保護測試 | 5 儲能測試 | 6 離網輸出測試 |
| 1.1 云端http測試 | 2.1 低壓?jiǎn)?dòng) | 3.1 電能質量測試 | 4.1 PV側過壓保護 | 5.1 電池電壓電流誤差比對 | 6.1 線性負載測試 |
| 1.2 藍牙測試 | 2.2 光伏曲線追蹤效率測試 | 3.2 電網適應性檢測 | 4.2 并網側過欠壓過欠頻保護 | 5.2 電池電壓電流校準 | 6.2 RCD負載測試 |
| 1.3 串口測試 | 2.3 PV電壓電流誤差比對 | 3.3 AC側電壓電流誤差判斷 | 4.3 ISO保護驗證 | 5.3 充放電電氣測試 | 6.3 自發自用邏輯測試 |
| 1.4 WIFI測試 | 2.4 PV電壓電流校準 | 3.4 AC側電壓電流校準 | 4.4 GFCI保護驗證 | 5.4 BMS功能測試 | |
| 2.5 輸入電壓范圍測試 | 5.5 EMS調度測試 | ||||
| 5.6充放電邏輯測試 |

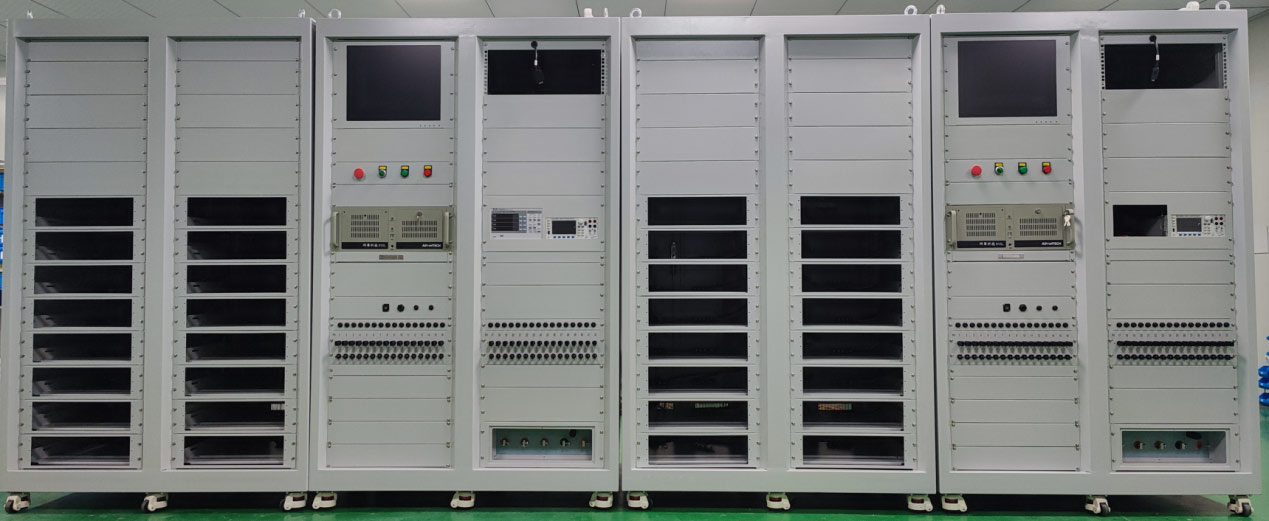

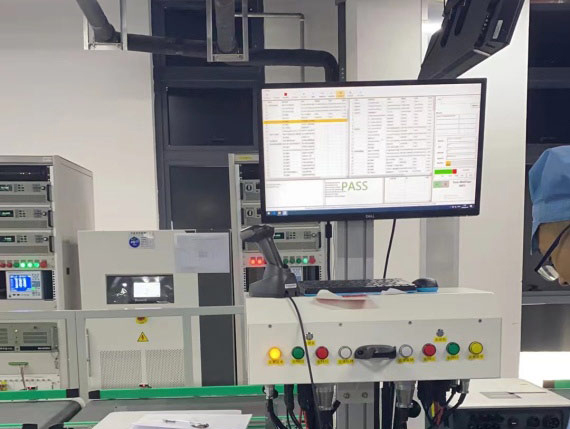

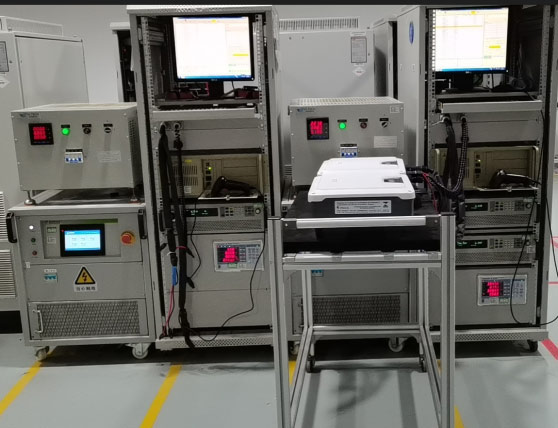

三、產線實拍
