產品中心
戶儲ATE測試系統
型號：
本戶儲ATE 測試系統應用于容量60KW 以下,AC輸出電流小于114A ，PV輸入電壓小于 1000V ，單路PV輸出電流小于20A的單/三相光伏儲能逆變器 (儲能兼容到三相30KW) 。用戶只需要確定測試條件和規格，即可以用標準的項目進行測試。采用標準 BS EN 50530-2010 《Overall efficiency of grid connected photovoltaic inverters》 (與電網連接的光伏換流器的總效率標準) CGC/GF001 ：2009 《并網光伏發電專用逆變器技術要求和試驗方法》 IEC 62116-2008 《有互聯效應的光電變極器用孤立障礙測量的試驗程序》 GB∕T 12325-2008 《電能質量 供電電壓偏差》 GB-T 15945-2008 《電能質量 電力系統頻率偏差》 GB/T 15543-2008 《電能質量 三相電壓不平衡》。
一、產品特點
專為檢測光伏逆變器、儲能系統等相關光伏特性設計
- 模塊化系統平臺軟件
- 內建光伏儲能等標準測試項目
- 可模擬各種光伏曲線，電網，儲能電池狀況,測試逆變器的輸入輸出特性
- 自動生成測試報告,可設置報告格式
- 支持條碼掃描、MES信息、自動化產線等系統數據處理
- 操作者使用權限管理
- 具備統計分析功能
- 高性價比、高穩定性,測試速度快
- 支持GPIB/USB/RS232/RS485/CAN/LAN/I2C接口
- 支持雙工位預約測試，節省產線測試時間
- 硬件配置靈活 ,系統兼容性強

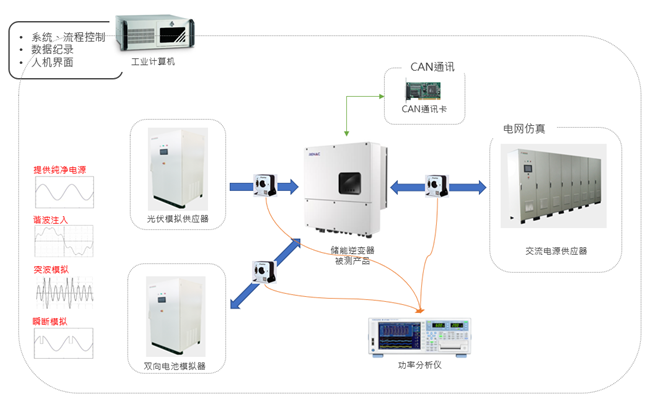

二、系統原理圖
三、測試項目
1 通信 | 2 PV輸入測試 | 3 并網輸出測試 | 4 保護測試 | 5 儲能測試 | 6 離網輸出測試 | 7 效率測試 |
1.1 云端http測試 | 2.1 低壓啟動 | 3.1電能質量測試 | 4.1 PV側過壓保護 | 5.1 電池電壓電流誤差比對 | 6.1 線性負載測試 | 7.1 滿載功率因素 |
1.2 藍牙測試負載測試 | 2.2 光伏曲線追蹤效率測試 | 3.2 電網適應性檢測 | 4.2 并網側過欠壓過欠頻保護 | 5.2 電池電壓電流校準 | 6.2 RCD | 7.2 滿載并網轉換效率 |
1.3 串口測試 | 2.3 PV電壓電流誤差比對 | 3.3 AC側電壓電流誤差判斷 | 4.3 ISO保護驗證 | 5.3 充放電電氣測試 | 6.3 自發自用邏輯測試 | 7.3 滿載電池充電放電效率 |
1.4 WIFI測試 | 2.4 PV電壓電流校準 | 3.4 AC側電壓電流校準 | 4.4 GFCI保護驗證 | 5.4 BMS功能測試 |
|
|
| 2.5 輸入電壓范圍測試 | 4.5 AC側保護驗證 | 5.5 EMS調度測試 | |||
|
|
|
| 5.6 充放電邏輯測試 |
|
|

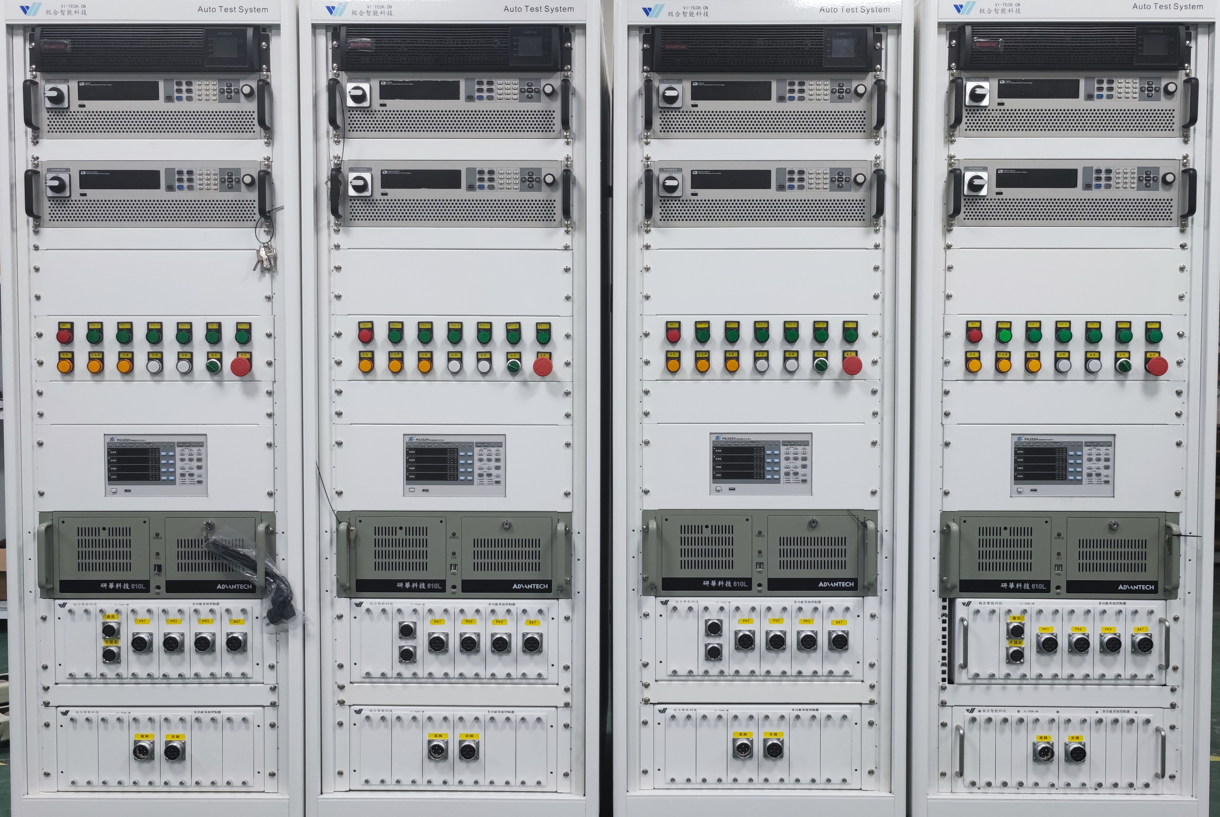

四、產線實拍
