儲能變流器自動測試系統
型號：
儲能變流器(PCS)為連接于電池系統與電網之間可實現電能雙向轉換的裝置，該客制化系統專門針對儲能變流器進行自動化測試驗證。搭配愛科AGS-30-4505的電網模擬器等雙向系列產品與量測設備，完成針對儲能變流器PCS并網測試、PCS性能測試、PCS輸出輸入特性測試、PCS保護特性測試及光伏特性測試等，可符合IEC62933、中國國標GB/T34120、GB/T34133、韓國標準SGSF-04-2012-07與德國低電壓并網標準VDE-AR-N 4105的電氣初步測試要求。使用者只需要確定測試條件和規格，即可以以優化過的PCS系統測試項目進行變流器自動化測試。
一、產品特點
專為檢測光伏逆變器、儲能系統等相關光伏特性設計
●硬件配置靈活，系統兼容性強
●模塊化系統平臺軟件
●內建光伏儲能等標準測試項目
●可模擬各種光伏曲線，電網，儲能電池狀況，測試逆變器的輸入輸出特性
●自動生成測試報告，可設置報告格式
●支持條碼掃描、MES信息、自動化產線等系統數據處理
●操作者使用權限管理
●具備統計分析功能
●高性價比、高穩定性，測試速度快
●支持GPIB/USB/RS232/RS485/CAN/LAN/I2C接口
●支持雙工位預約測試，節省產線測試時間

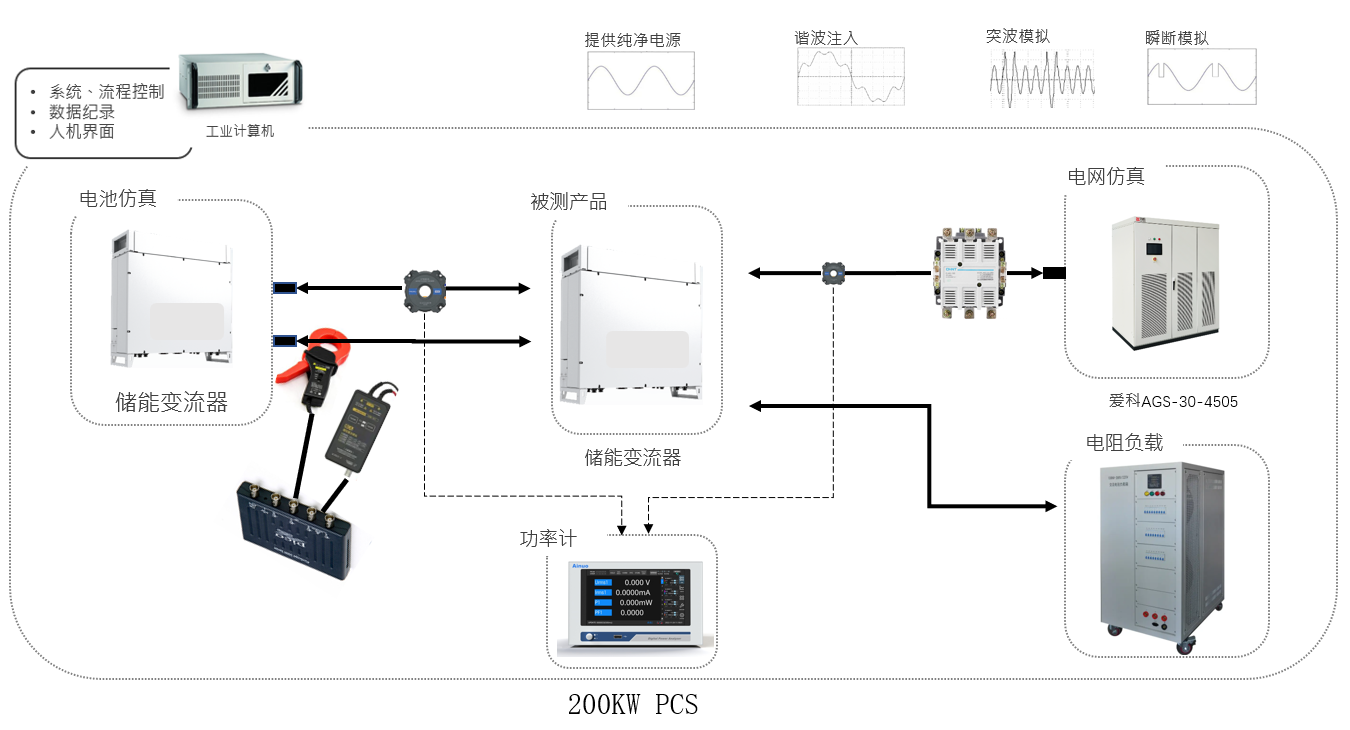

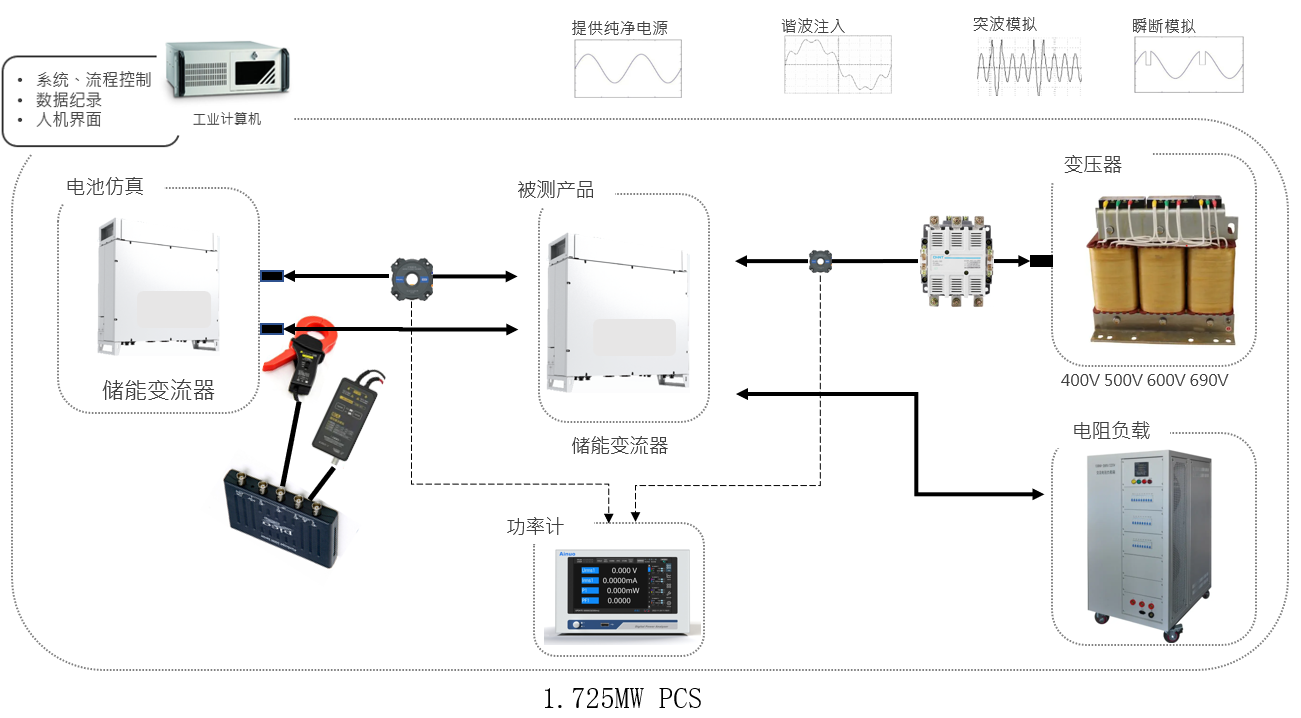

二、系統原理圖
三、測試項目
1 并網測試 | 2 保護特性測試 | 3 輸入輸出特性測試 | 4 性能測試 | 5 轉換效率測試 |
1.1 并網電流諧波檢測 | 2.1 并網過載能力檢測 | 3.1 整流充電效率檢測 | 4.1 充放電轉換時間檢測 | 5.1 最大功率點追蹤效率測試 |
1.2 自主功因調控功能測試 | 2.2 離網過載能力檢測 | 3.2 并網/離網逆變效率檢測 | 4.2 主動并離網切換測試 | 5.2 PV轉換效率測試 |
1.3 過頻有效功率饋入調控功能測試 | 2.3 并網輸出短路保護功能檢測 | 3.3 待機、空載損耗檢測 | 4.3 電網失真電壓波形適應能力檢測 | 5.3 防反放電保護檢測 |
1.4 低電壓穿越能 | 2.4 短路電流量測 | 3.4 功率因素檢測 |
|
|
1.5 反孤島保護性能測試 | 2.5 頻率適應性檢測 | 3.5 直流分量檢測 |
|
|
|
| 3.6 恒流充電穩流精度與電流紋波 |
|
四、產線實拍
